Αθροιστές

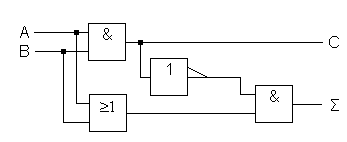

• Απλός αθροιστής (adder)



  A	B	Σ	C
  0	0	0	0
  0	1	1	0
  1	0	1	0
  1	1	0	1

• Αθροιστής με κρατούμενο ή πλήρης αθροιστής (full adder)



  C0	A	B	Σ	C1
  0	0	0	0	0
  0	0	1	1	0
  0	1	0	1	0
  0	1	1	0	1
  1	0	0	1	0
  1	0	1	0	1
  1	1	0	0	1
  1	1	1	1	1

• Σύνδεση αθροιστών

  Σ = Α + Β (Στην πράξη το κρατούμενο υπολογίζεται παράλληλα με το αποτέλεσμα).
